Nemrég fejeztünk be egy tételtegyedi M4 menetes betétanyáka megrendelő műszaki rajza és méretkövetelményei szerint gyártva. A külső menetprofiltól a belső M4 menetig az alkatrészeket a gyártás előtt megadott specifikációk alapján gyártották és ellenőrizték.

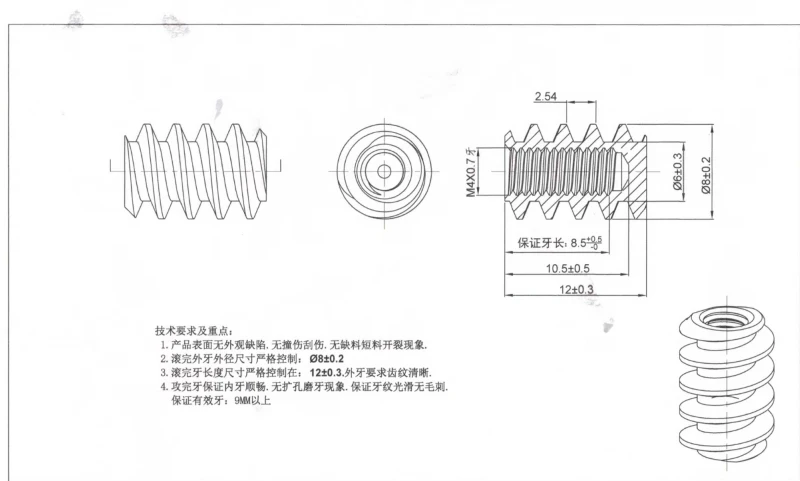

Ehhez a projekthez a megrendelőnek egyM4 × 0,7 belső menet, teljes hossza12 ± 0,3 mm, és a külső átmérője szabályozottØ8 ± 0,2 mm. A rajz világos külső menetprofilokat, sima belső meneteket és 9 mm-nél nagyobb effektív menethosszt is megad.
Ezek a részletek egyszerűnek tűnhetnek a rajzon, de közvetlenül befolyásolják, hogyan amenetes betétanyaa telepítés és az ismételt összeszerelés során végzi.
A részletek ellenőrzése a gyártás során
A gyártás során különös figyelmet fordítottak a külső menetformálási folyamatra. A külső átmérőnek és teljes hossznak az ügyfél tűréshatárán belül kell maradnia, miközben megőrzi a tiszta és egységes fogprofilt.
A belső menet egy másik fontos ellenőrzési pont volt. Koppintás után mindegyikM4 menetes betétszükséges ahhoz, hogy az illesztőcsavar zökkenőmentesen működjön túlzott ellenállás nélkül. Sorja, sérült menet, repedés, hiányos anyag és látható felületi sérülés is szerepelt az ellenőrzési követelmények között.
A kész mintákat ezután az eredeti rajzhoz hasonlították a tétel jóváhagyása előtt.
Egy kicsinekfém menetes betét, a méretkonzisztencia különösen fontos. A külső átmérő enyhe változása befolyásolhatja a beszerelés tömítettségét, míg a rossz belső menetezés problémákat okozhat a végső összeszerelés során.
Kis rész egy fontos munkával
Ez a stíluscsavarja be-a betétanyátgyakran használják bútorokban, fa panelekben, szekrényekben és más összeszerelt termékekben, ahol újrafelhasználható fémszálra van szükség.
Összehasonlítva azzal, hogy egy csavart közvetlenül fába vagy mesterséges táblába hajtanak be,menetes betétek fáhoztartósabb csatlakozási pontot biztosít, és megkönnyíti az ismételt össze- és szétszerelést. Ez az oka annakbútorbetét anyákés a hasonló rögzítőelemeket széles körben alkalmazzák a bútorgyártók és a hardverbeszállítók.
A különböző alkalmazásokhoz szükség lehet a külső átmérő, a menetméret, a hossz, a fogprofil vagy a beépítési szerkezet megváltoztatására. Emiatt sok vásárló keresi aegyedi kötőelem gyártóahelyett, hogy csak a szabványos polc{0}}-méretekre hagyatkozna.
Egyedi rögzítőelemek vevői rajzok alapján
Ez a sorrend egy másik példa erreOEM kötőelem gyártásfolyamat: az ügyfél rajzot vagy mintát ad, áttekintik a méreteket, megerősítik a gyártási követelményeket, és mintákat gyártanak ellenőrzés céljából, mielőtt nagyobb{0}}mennyiségű gyártást végeznek.
Együttfa betét anyák, fejleszthetünk másegyedi bútor kötőelemek, menetes alkatrészek és fém vasalat rajzok vagy minták szerint.
Bútorgyáraknak és vasáru forgalmazóknak, akik megbízhatót keresnekmenetes lapka szállítója, a legfontosabb rész nem egyszerűen az alkatrész előállítása-, hanem annak biztosítása, hogy minden köteg megfeleljen a projekt elején meghatározott méreteknek és összeszerelési követelményeknek.
Ha újat fejlesztbútor hardver alkatrészvagy nem{0}}szabványra van szükségemenetes betétanya, küldje el nekünk rajzát vagy mintáját. Csapatunk áttekintheti a specifikációkat, és megbeszélheti az Ön projektjének legmegfelelőbb gyártási megoldást.
